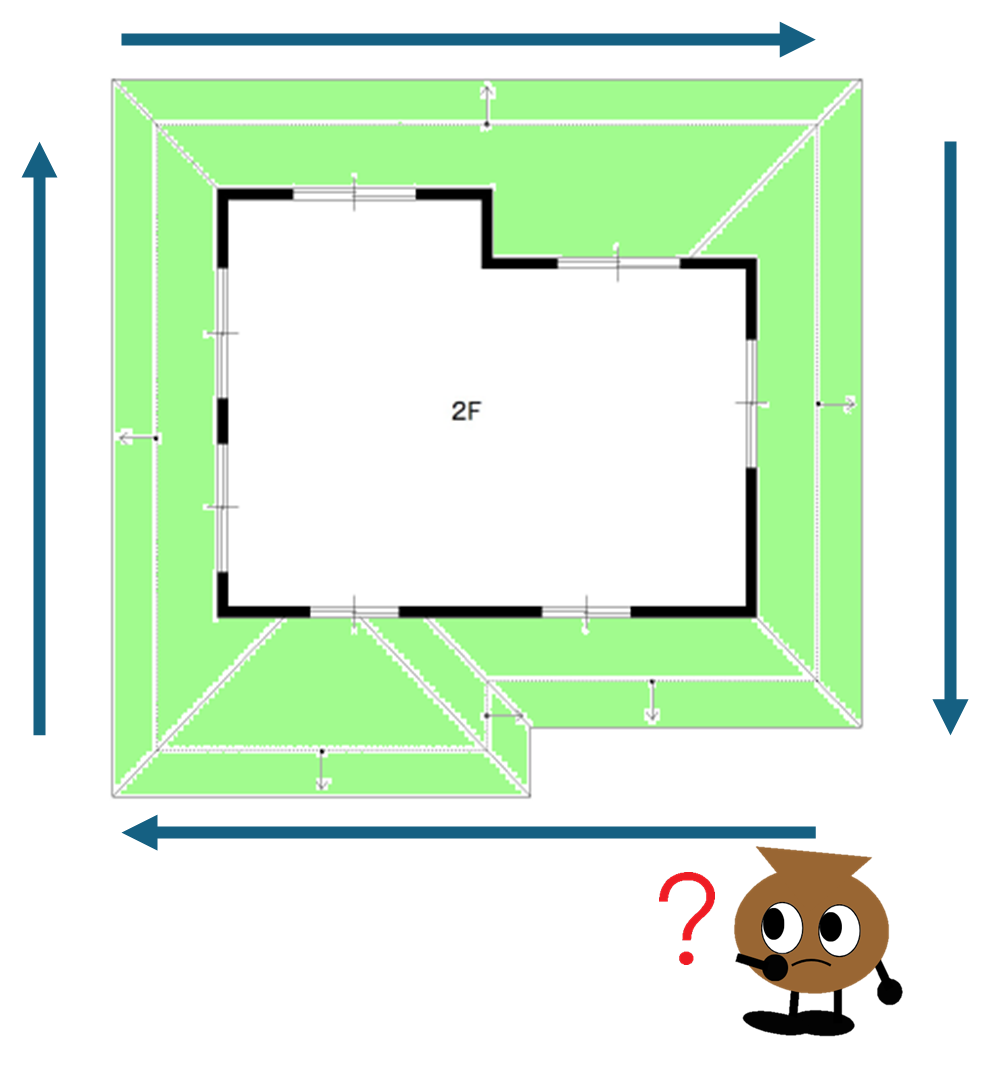

こんな感じの東西南北にぐるり一周つながった下屋を作図したいと思っています。
外壁線を書こうとすると途中で切れてしまって…
どうすればよいでしょうか？
建物を一周する形状の下屋は、まず1F全体に屋根を作り屋根材を配置した後に、2F部分を開口する方法で作図しましょう。
坪ちゃんの物件を例にご説明しますね。
作図方法

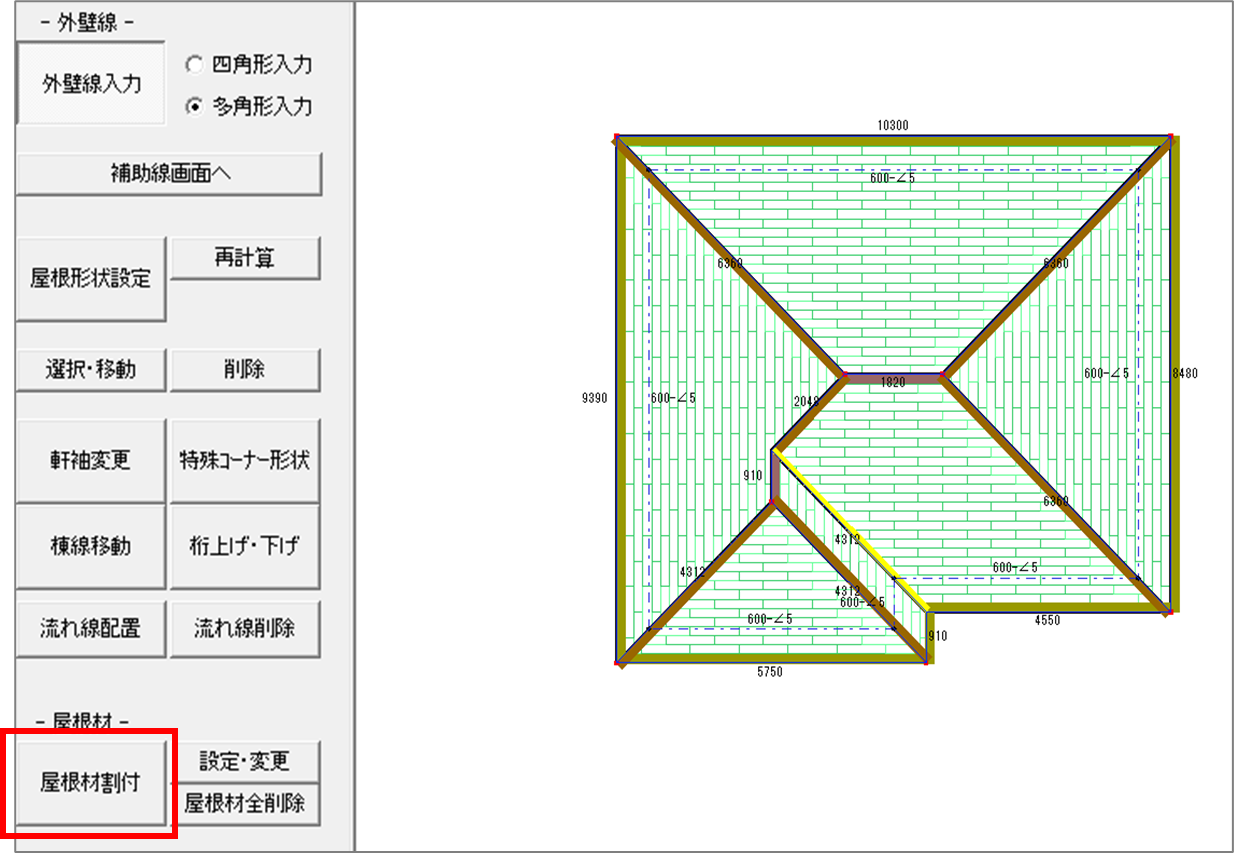

ステップ1：1F全体に屋根を作り屋根材配置
まずは1Fの平面図を見ながら、全体の寸法を外壁線として作成します。

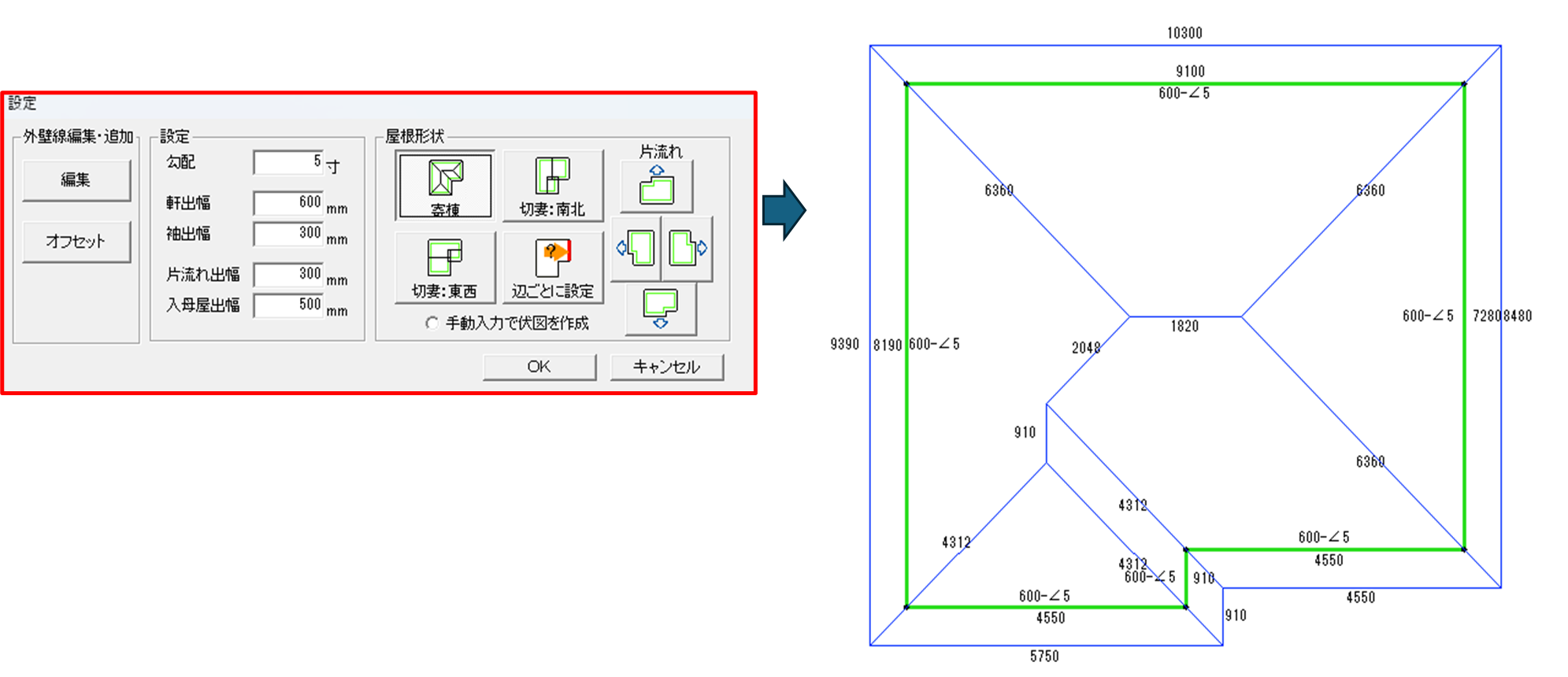

そのまま屋根形状作成を行います。勾配・出幅を設定してください。
形状は近いものを選びましょう。この例の場合は寄棟ですね。
1Fの形状で屋根が作成されます。
軒袖変更や桁上げ下げが必要な場合は行ってください。
形状ができたら【屋根材割付】を行います。1F全体に屋根材が配置されます。
ステップ2：2F部分を開口
屋根材割付をすると、部材配置モードに移ります。
ここで2F部分を開口していきます。開口は【一括開口】を選択してください。
2Fの形状に合わせて四角形or多角形を選び、【サイズ入力】ボタンを選択します。

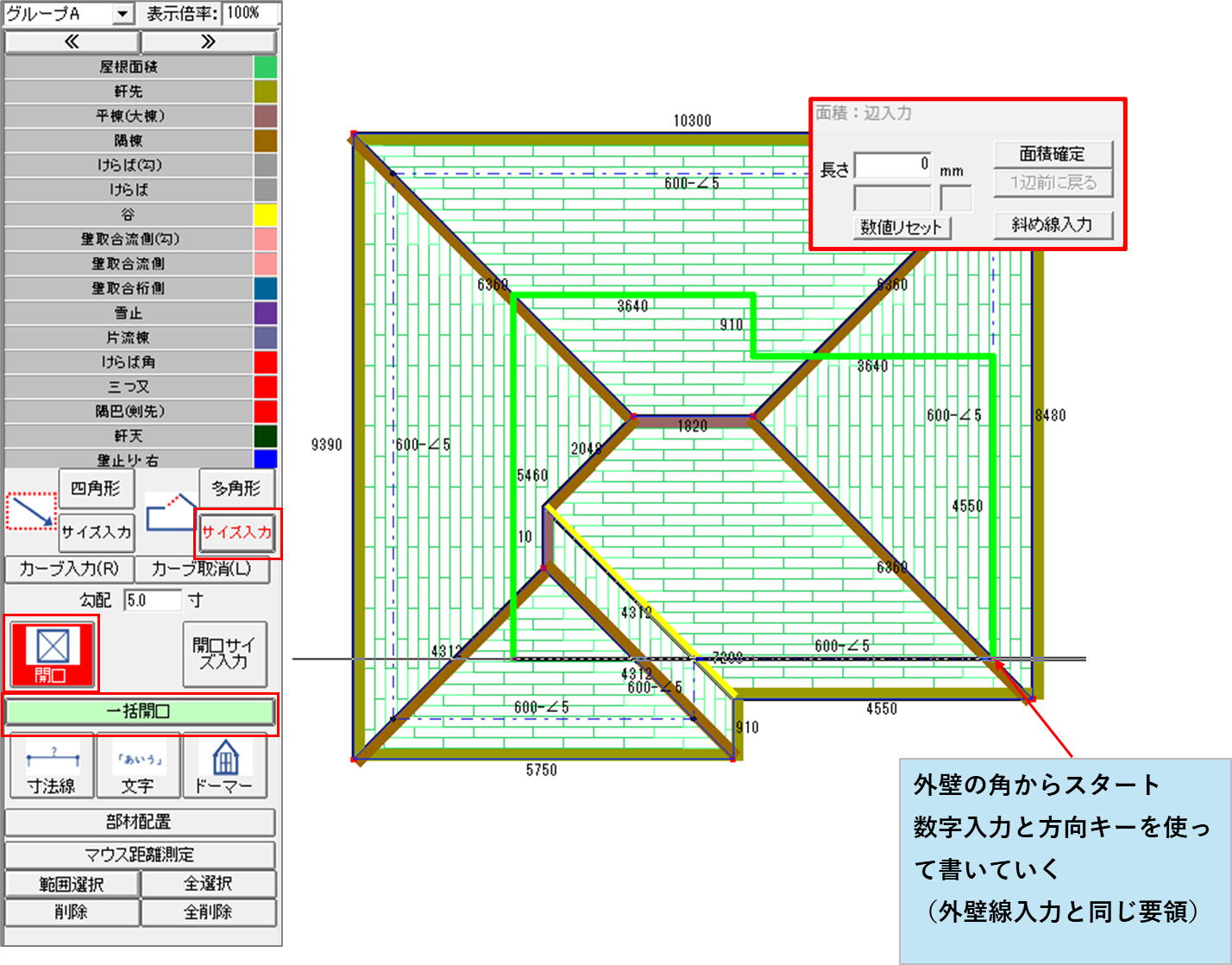

外壁線の角から開口をスタートします。2Fの平面図を見ながらサイズを指定してください。
サイズ入力は屋根伏図の外壁線入力と同じ要領で入力してください。

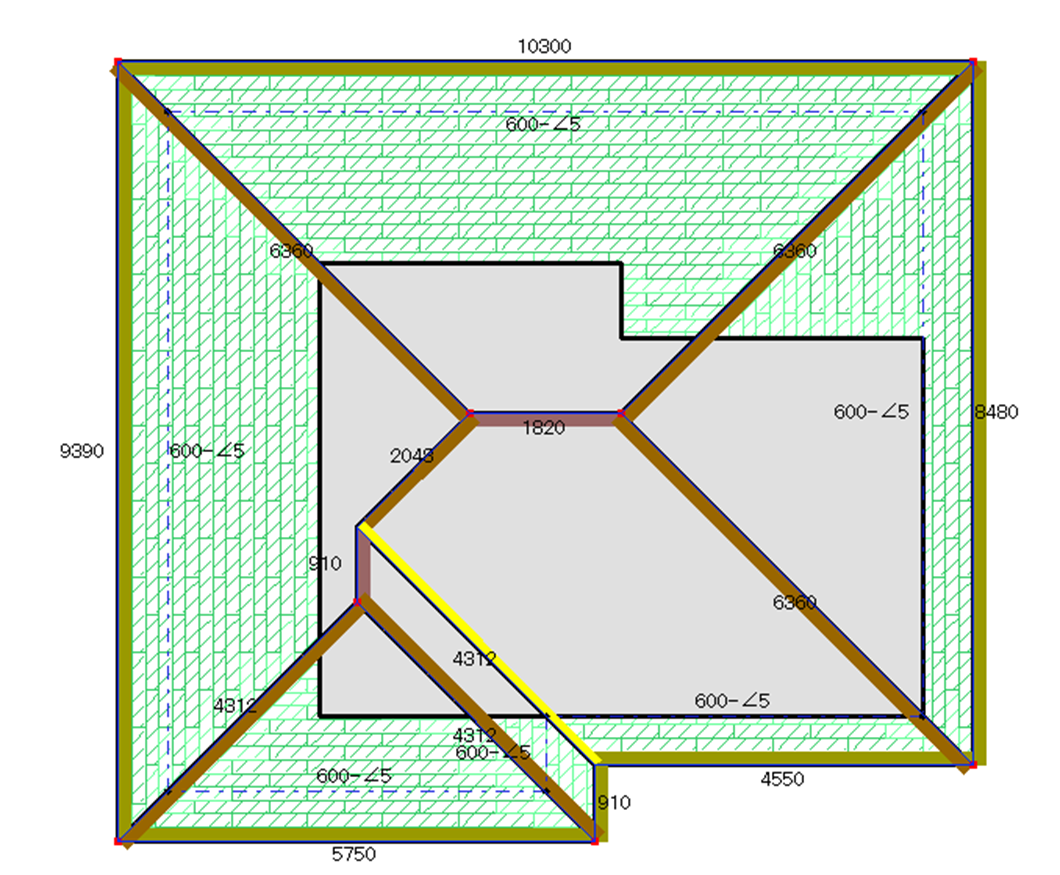

開口を確定したら、このようにグレーで塗り潰されます。
開口を正しい位置に動かします。位置は1Fと2Fの平面図を見比べて判断してください。
開口の上で右クリックし、【開口オフセット】を選びます。
今の位置から水平方向・垂直方向にどれだけ動かしたいかを入力します。
オフセット画面にサイズと方向キーを入力し、OKボタンを押します。
例：910ずつ左上に動かす場合
（サイズ入力上段から）910→ [←]矢印キー → 910 → [↑]矢印キー
屋根面積のみを拾われている方はこれで完成です！積算結果を確認してください。
役物も拾われている場合は次の手順を行ってください。
開口の上に役物が載ったままになっています。

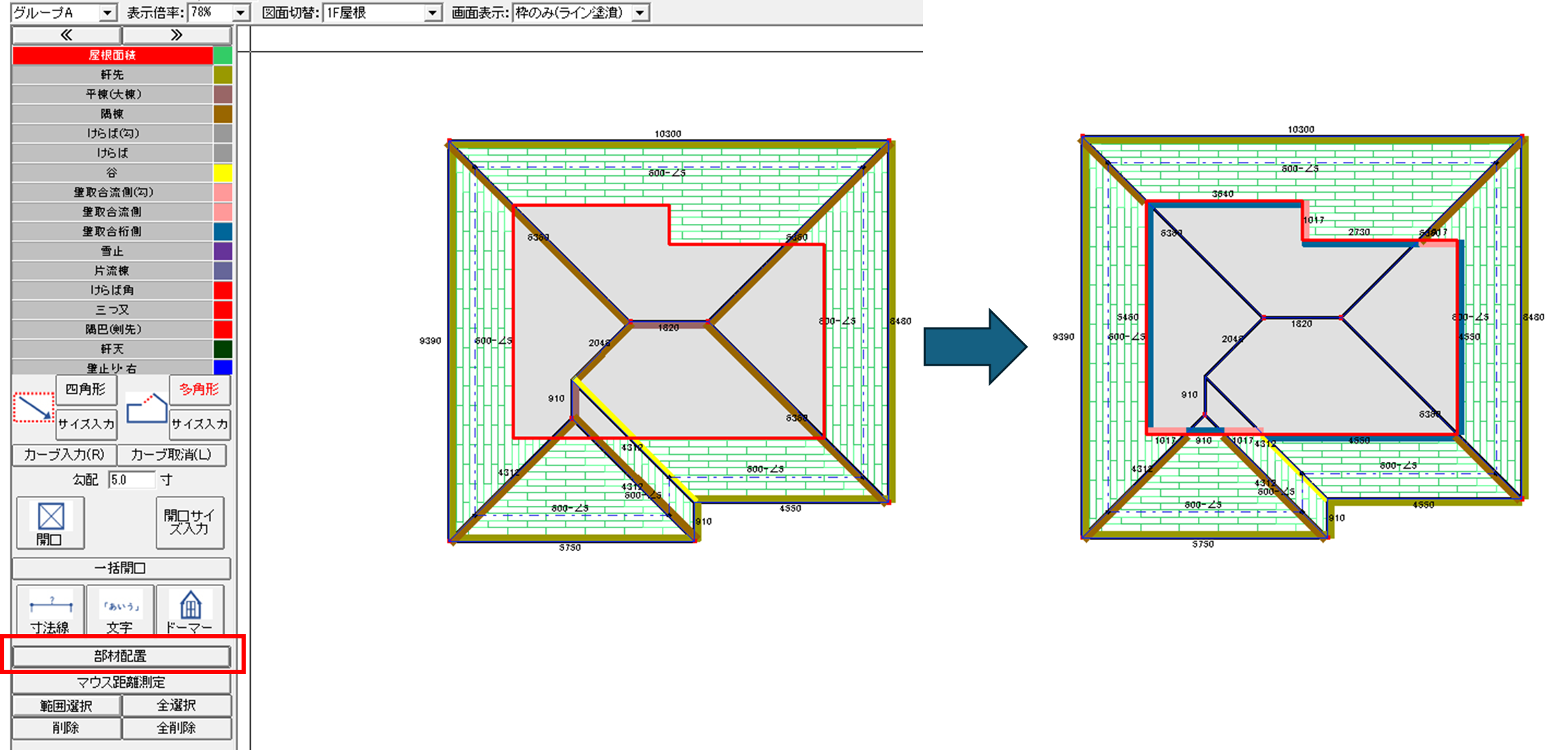

画面左側の【部材配置】ボタンを押すことで、不要な役物をカットし、開口周りに壁取合を自動配置してくれます。

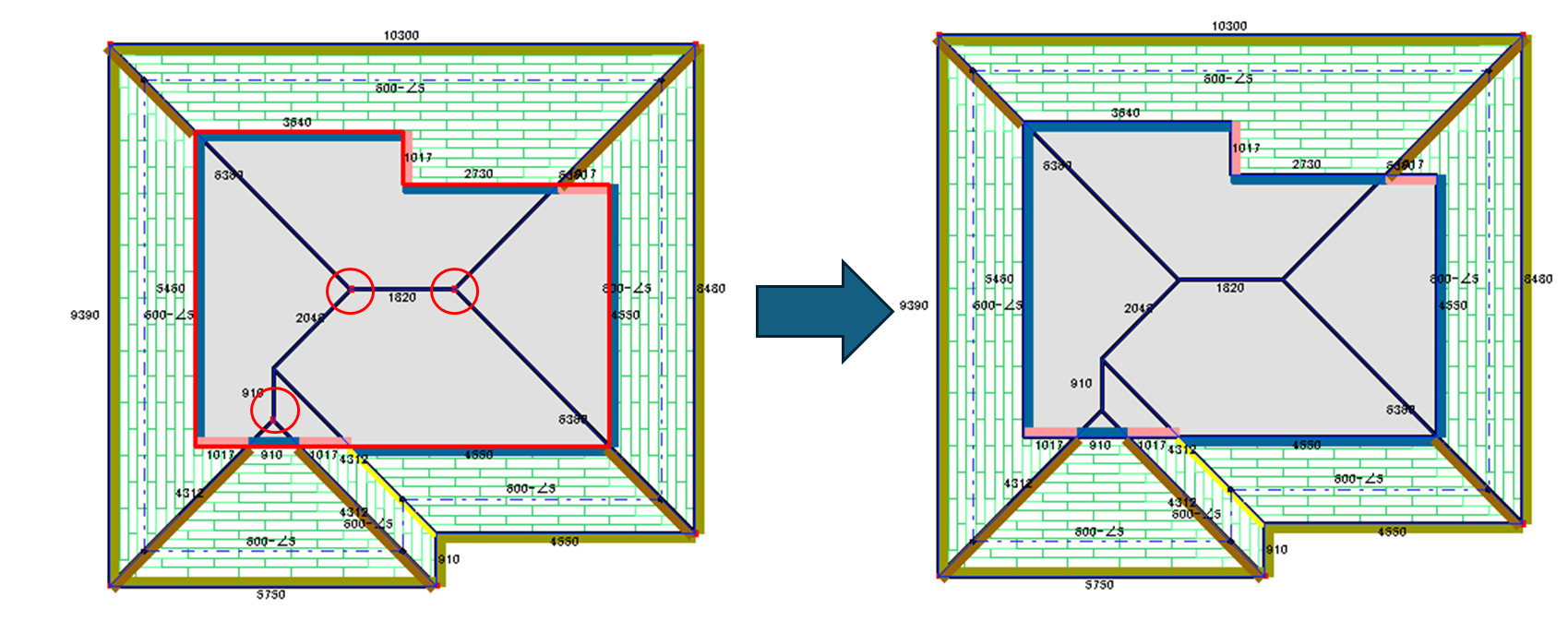

※寄棟の場合「三つ又」の部材が残る場合がありますので、手動で削除してください。
役物の調整が終わったら完成です！
積算結果をご確認ください。
一度屋根材を載せてから開口とは、思いつきませんでした～
これなら自動で部材配置できるので楽ですね！
補助線を使って書く方法でももちろんOKですが、数量を拾うことが目的であればこの方法が一番効率的なので、ぜひご活用ください♪
