当社ソフトでPDF図面を読み込む際に使用するAdobe acrobat readerにて、「スナップショット」ボタンの仕様変更が行われています。

いつもの場所に「スナップショット」ボタンが見つからないという場合は下記記事を参考にしてください。

≪新しいボタン位置≫

以前までは、【編集】→【スナップショット】ボタンがありましたが、
新しいバージョンでは【編集】→【詳細】→【スナップショット】に変更になっています。

≪別の方法でのスナップショット≫

画面上部のツールバーという場所にスナップショットボタンを出すことができます。
一度設定を行うとツールバーから簡単にスナップショットが撮れるようになるため、おすすめです。

＜ツールバーの設定＞

【表示】→【表示切り替え】→【ツールバー項目】→【表示ツールを表示】→【スナップショット】にチェック。

チェックを入れることで、画面上部のツールバーという場所にカメラのマークが表示されます。
これがスナップショットボタンになります。

※この設定は一度行うと次回以降も引き継がれます。

カメラのマークをクリックし、図面をクリックするだけでスナップショットを撮ることができます。

「ファイルから」PDFが読み込めない場合は、「クリップボードから」の読込を行ってください。
クリップボードに保存させるために、PDF閲覧ソフト側でスナップショットを先に撮影する必要があります。

こちらの記事ではPDF閲覧ソフト(Adobe Acrobat Reader DC)でスナップショットを撮影し、平兵衛くんに取り込むまでの方法をご紹介します。

---

◆クリップボードとは…
お使いのパソコン側でテキストや画像を一時的に保存しておく場所のこと。一定時間経過すると消えてしまいます。

---

≪スナップショットの撮影から平兵衛くんでの読込まで≫

1.【簡単読込】を選択します。

2.【クリップボードから】を選択します。

3.平兵衛くんの画面はそのまま残しておいて、取り込みたいPDFの図面を開きます。
※Microsoft Edgeなどのウェブブラウザで開いてしまう場合は…PDF開くソフトを変更してください⇒PDFを開くソフトの変更方法

4.【スナップショット】ツールを選択します。
旧バージョンの場合：【編集】→【スナップショット】をクリックして下さい。
新バージョンの場合：【三メニュー】→【元に戻す、やり直しなど】→【スナップショット】

お使いのソフトによって画面周りが異なります。ボタンの場所が画像と違う場合もありますのでご了承ください。
※【コピー】など、他のツールを使われると、縦横比が変わってしまう場合があります。【スナップショット】を使うようにしてください。

↓旧バージョン

↓新バージョン

5.図面の上で1回左クリックして下さい。コピーされた範囲が青くなります。

6.平兵衛くんの画面に戻ります。
【次へ】をクリックすると図面が取り込まれます。
※図面がぼやける場合は…図面を拡大してからスナップショットを撮ってください。⇒解像度を固定する方法

こちらの記事は図面をエクセルで出力したあとの操作方法です。
平兵衛くん　VER10.03.001以上
平兵衛くん防水改修版　VER02.03.003以上

<図面の印刷をしようと思うのですが、図面の一部だけを拡大して印刷することは出来ますか？

<はい。エクセルに出力された図面は画像となっているため、トリミングすることで可能です。
エクセルで行う画像のトリミング方法についてご紹介します。



～エクセルで画像をトリミングする方法～

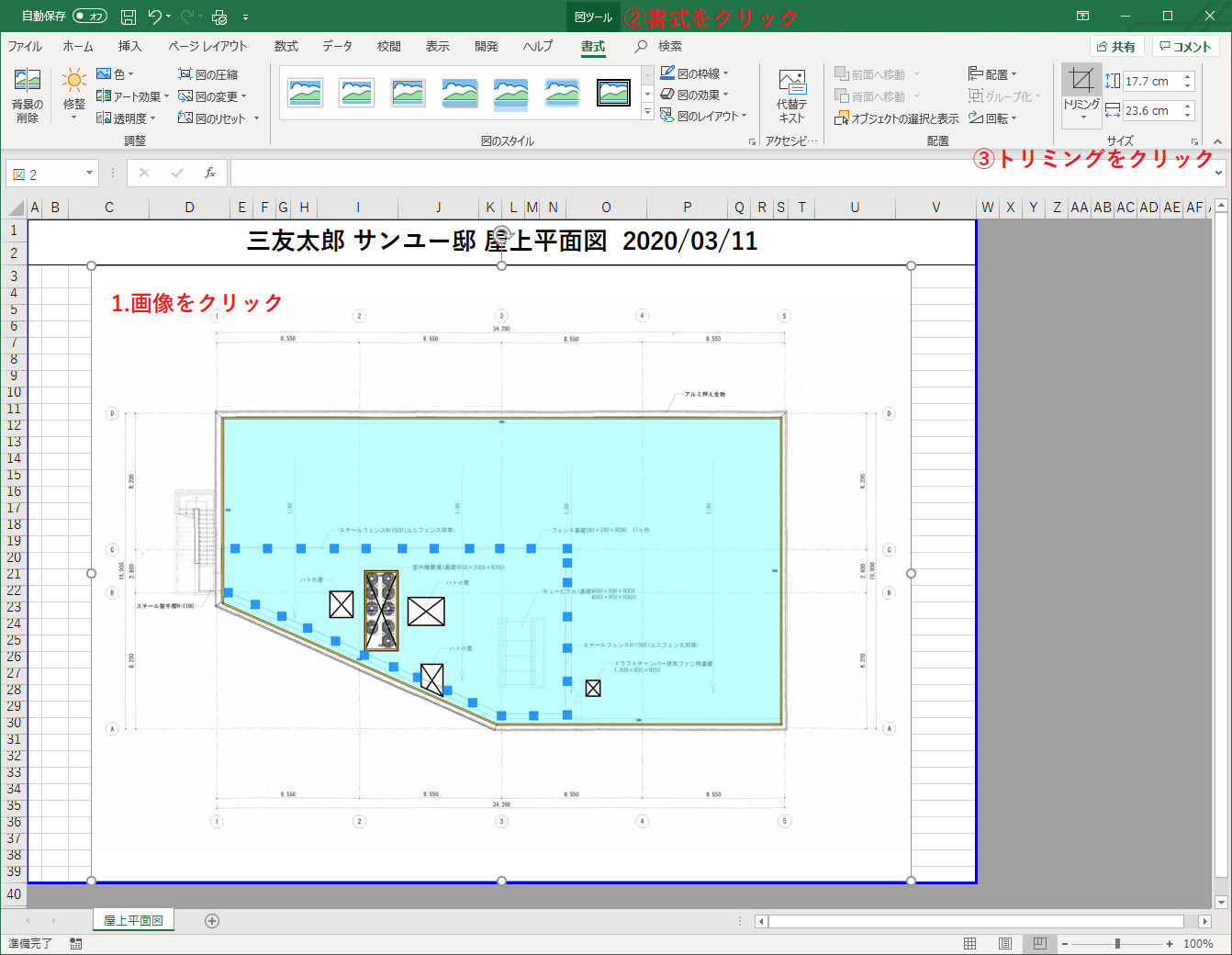

1.トリミングしたい図を選択し、2.［図ツール］の［書式］タブを開きます。
3.［トリミング］ボタンをクリックすることで、トリミングモードになります。

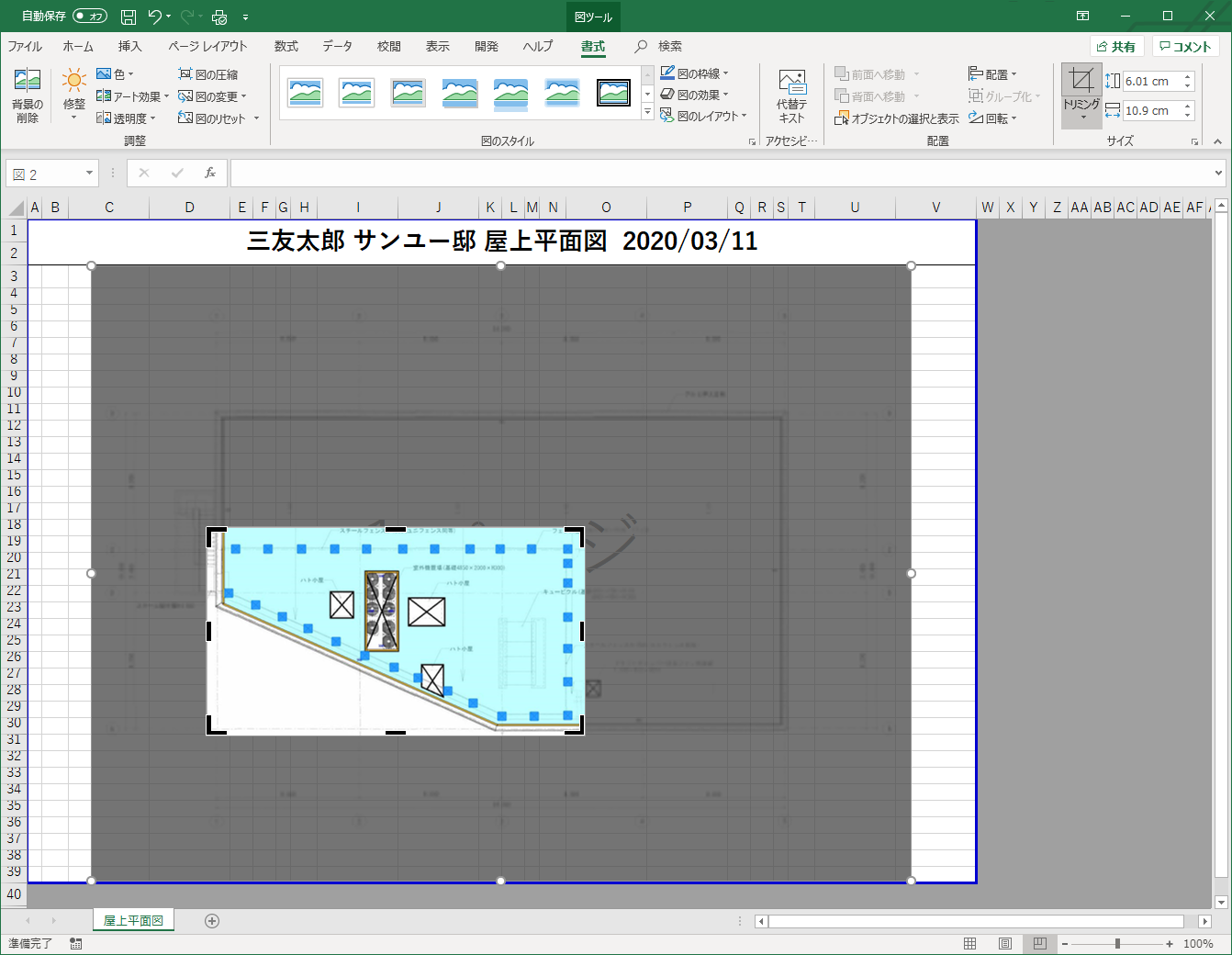

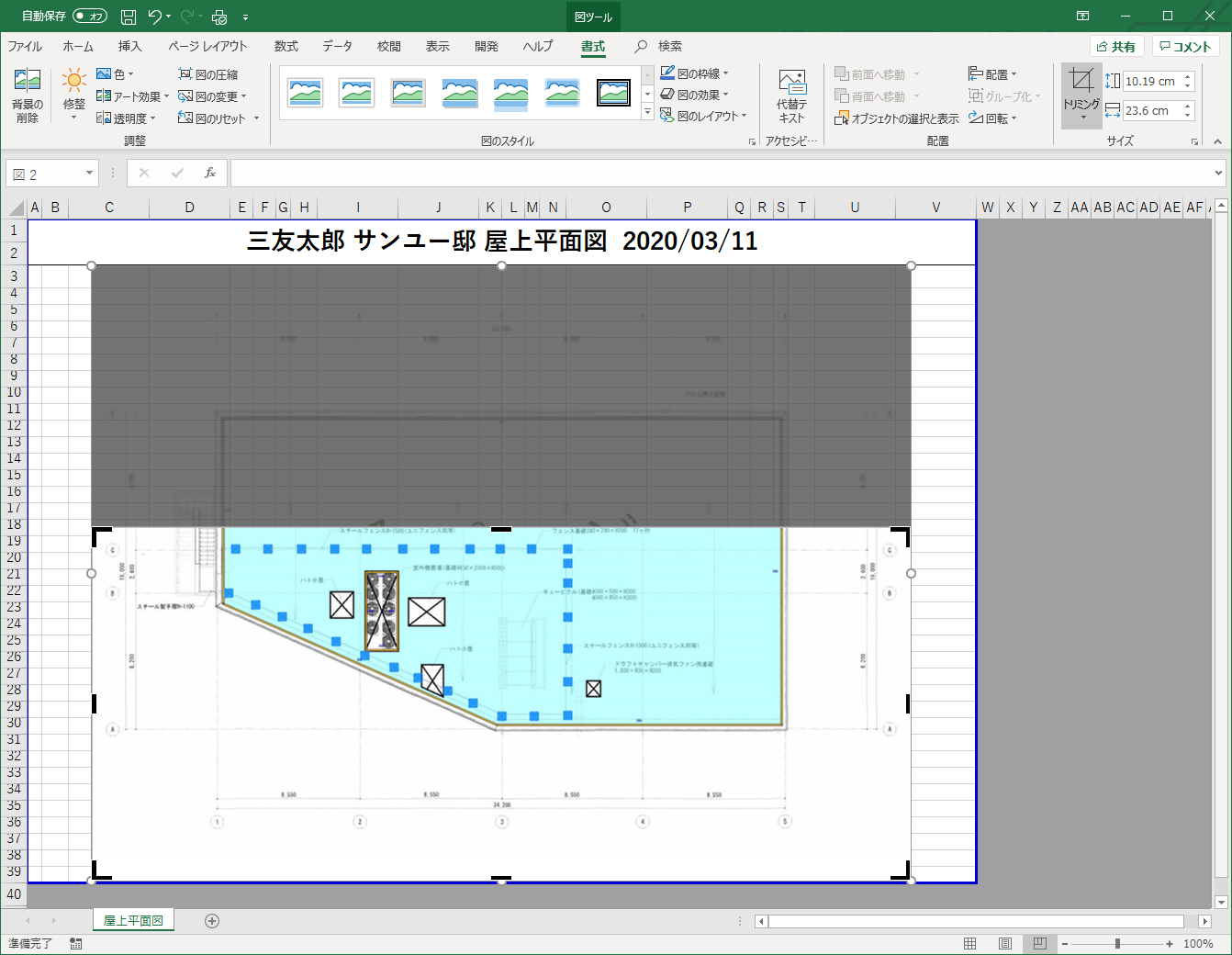

4.画像の端から切り取りたい範囲をドラッグします。

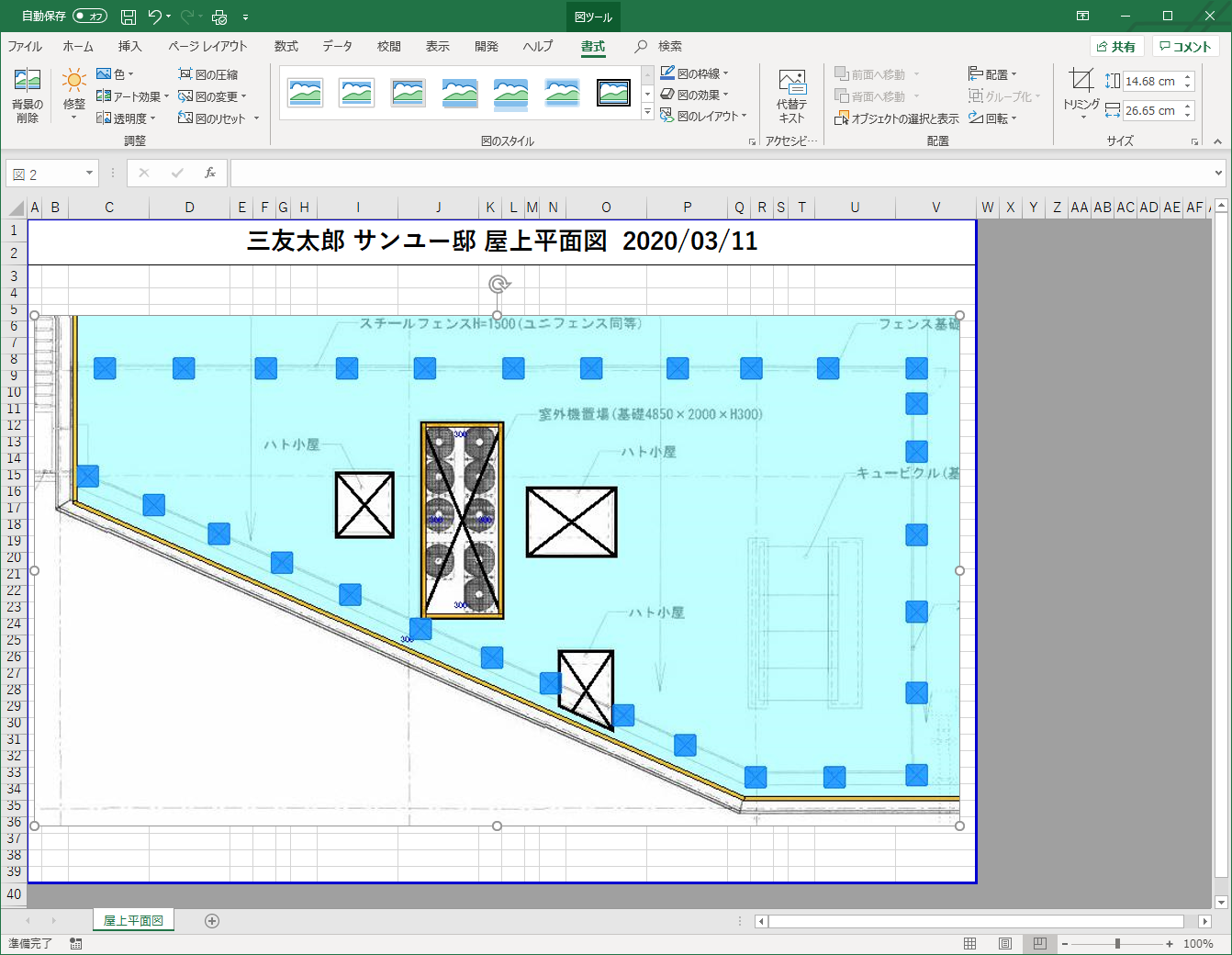

5.もう一度［トリミング］ボタンをクリックすると画像の一部が切り取られます。

切り取り後、画像の端をドラッグしてサイズを調整してください。

---

スケール設定のやり直し手順

平兵衛くん8、平兵衛くん10、平兵衛くん防水版　ともに同じ操作になります。

1.【図面】→【スケール設定】

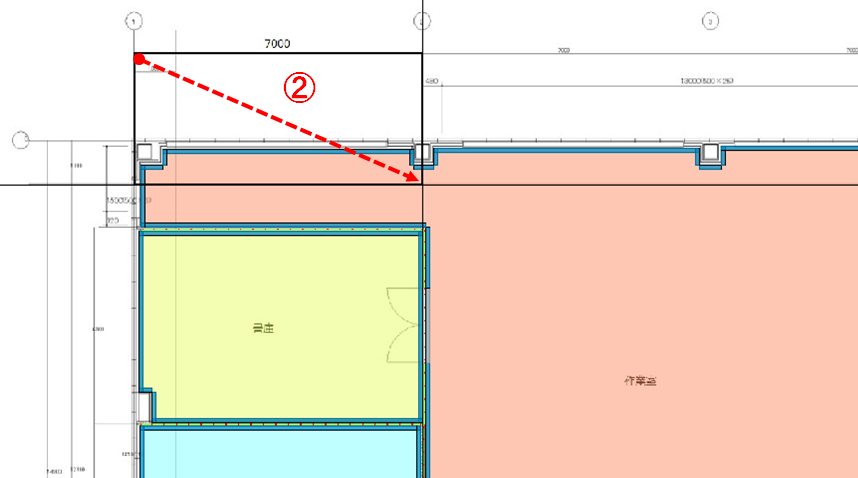

2.最初のスケール設定と同じ要領で、寸法が分かっている範囲をクリック、クリックで囲みます。

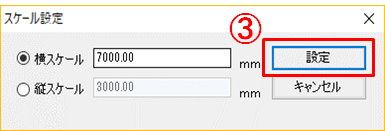

3.正しいスケールを入力し、【設定】をクリックします。

4.【ok】をクリックして完了です。

---

寸法の確認は【距離測定】で

【距離測定】（平兵衛くん8は【マウス距離測定】）で、任意の場所の寸法を確認することができます。
スケール設定を間違えたまま入力してしまった場合、壁ボードの表示が太すぎたり、逆に細すぎたりといった、画面上の表示の違いで気づく場合が多いです。 おかしいと思われたら、【距離測定】で確認してください。
参考：『【平兵衛くん】スケール設定が正しいか確認したい』

スケール設定の間違いを防ぐポイント

スケール設定を間違えたまま進んでしまう事を防ぐには、毎回図面を読み込まれた後に、一部だけ寸法線を表示させておく方法がお勧めです。
参考：『【平兵衛くん】寸法線の出し方』

---

画像のように、板がほぼ均等に収まるはずのところで中途半端な幅になっていたり、段数が明らかに違っている時は、スケール設定を間違えている可能性があるので見直してください。

見た目で気付かなくても、積算結果の数量が多すぎる/少なすぎる、といった場合もスケールが違っている可能性があります。
スケールが合っているかの確認方法には、「マウス距離測定」があります。

---

確認手順

①【マウス距離測定】をクリック。
②寸法が分かる範囲の始点をクリックします。
③終点をクリックします。
④『距離測定』の画面が出てきます。寸法があっているか確認します。

『距離測定』の見方

---

スケール設定のやり直し手順

①【図面読取】をクリック

②図面を一つ選択する→【加工】

③【スケール設定】をクリック

④寸法が分っている範囲を囲み、囲んだ範囲の縦横の寸法を入力。【設定】をクリックします。

縦か横どちらかの寸法しか分からない場合は『縦横比固定』にチェックを入れて、分っている方の寸法だけを入力してください。

⑤【図面保存】→最初と同じ名前を付けて【保存】します。入力した内容は残ります。

⑥【作成完了】で、正しいスケールの図面が保存されます。

エリア作成で物件を開いてみます。
※入力した割り付けが消えたように見えますが、データは残っています。

割付けも同時に、正しいスケールになります。
目地の位置が変わっていることが確認できます。

※4面ともスケールを直すには、1～6の操作を4面分繰り返す必要があります。
拾い出しをまだ始めていない段階でスケール設定が間違っていた場合は、再度取り込みなおしていただく方が早い場合があります。

入力中に余白が足りなくなりました。
後から広げることはできますか。



出来ます。
外壁(立面図)も屋根(平面図)でも出来ます。
以下、手順を説明していますのでご確認ください。



まずどれくらい余白が足りていないか確認してください。

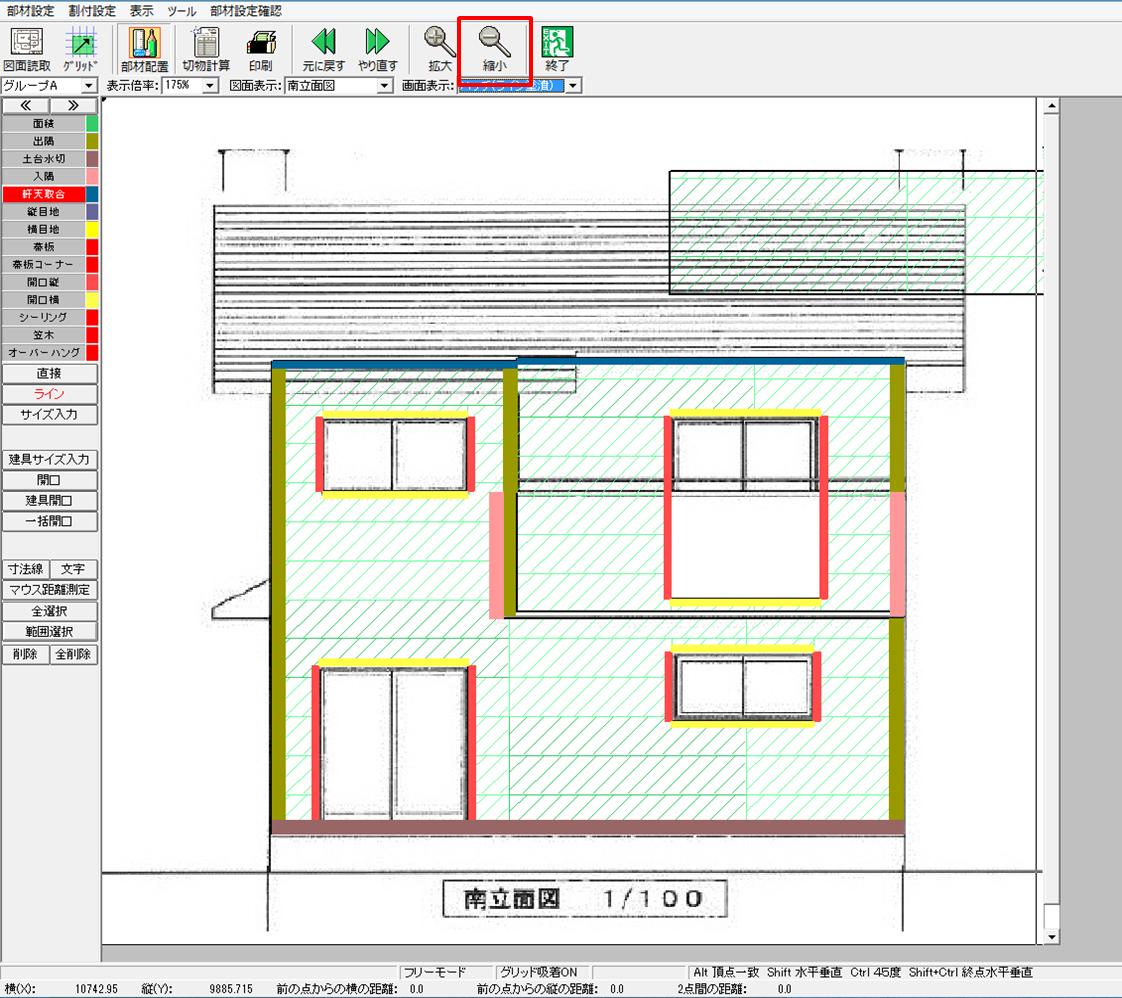

【縮小】ボタンで図面を縮小していくと、周囲が灰色になっていますので、どこまでが図面なのか把握します。

1.【ツール】→【図面サイズ変更】

2.今の図面の縦横のサイズが表示されます。

3.表示されているサイズより大きい数値を入力して【OK】をクリックします。
『基準位置』とは、どこを基準にして余白を広げるかを設定する場所です。
真ん中をチェックしていると全方位に余白が出来ます。

4.【はい】をクリックします。

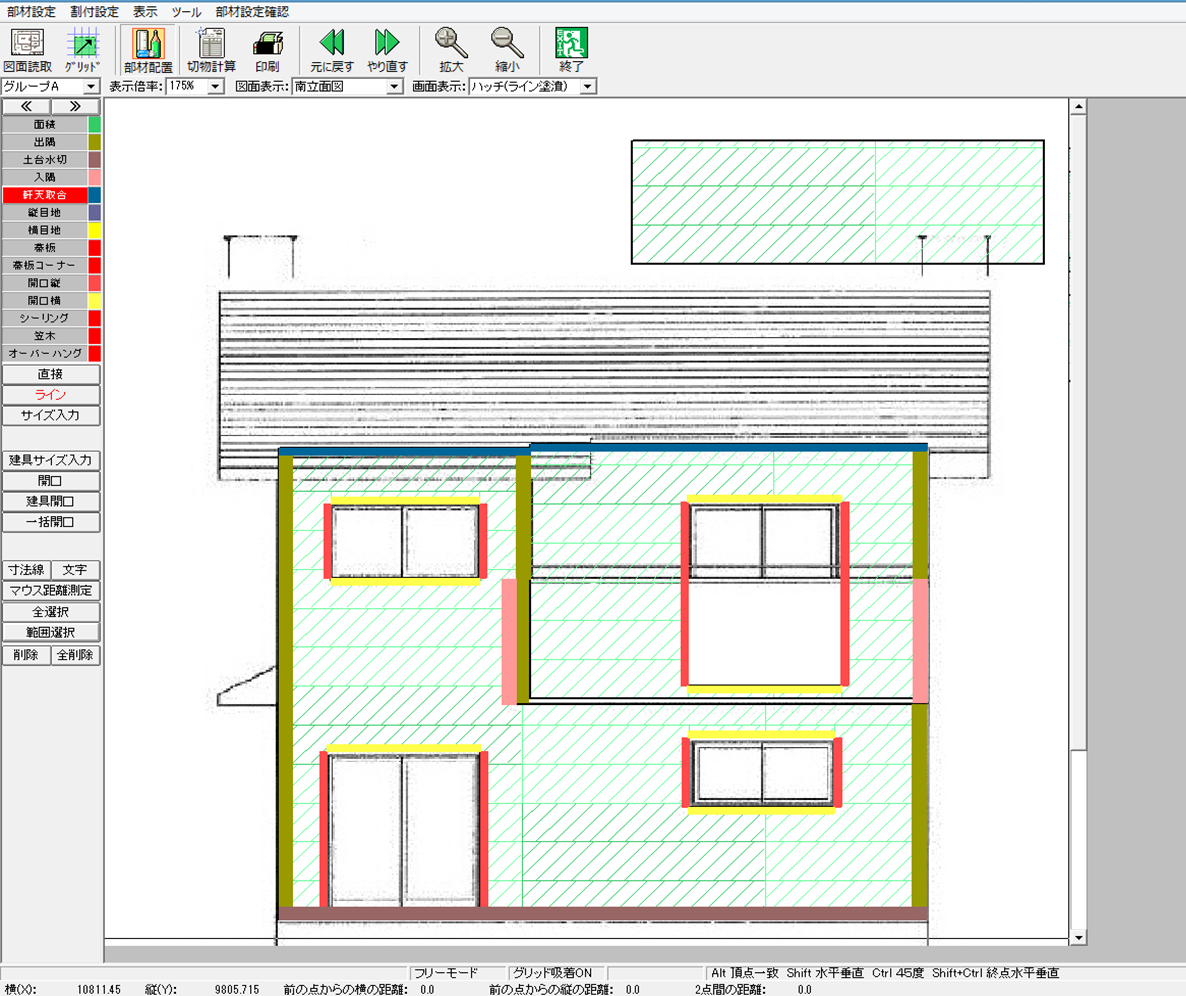

5.余白が広がります。
※元のサイズより小さくすることはできません。また、サイズを大きくして【OK】した後に小さいサイズに戻すことも出来ません。

広がった余白にバルコニー裏面を出しておきました。





※余白を減らしたい場合は、サポートセンターまでお問い合わせください。
